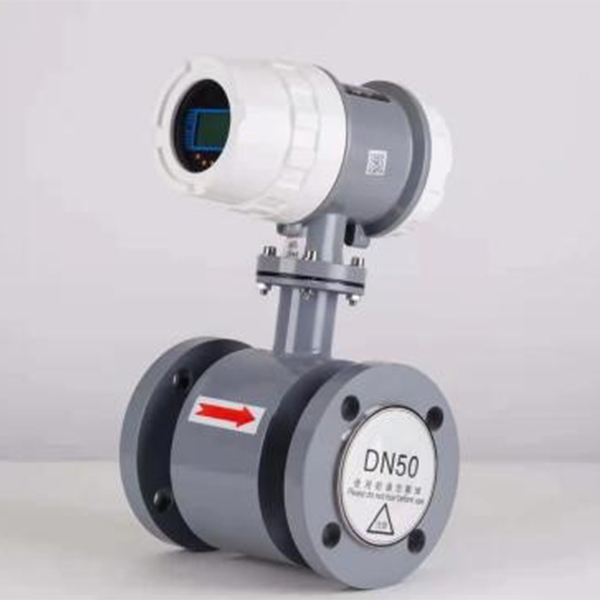

產品概述

電磁流量傳感器是基于法拉第電磁感應定律而制成的，只是其中切割磁力線的導體不是一般的金屬，而是具有一定電導率的液態流體或液固兩相流體。被測量的導電介質在磁場中作切割磁力線運 動時，導電介質中會產生感應電動勢，感應電動勢由一對電極檢測，該電壓信號VE可用下式表示：

VE = K B D V

K： 比例常數

B： 磁感應強度

D： 測量管內徑

V： 測量管內徑截面內的平均流速

信號 VE 經轉換器處理，再經微處理器處理后,輸出與流量成線性關系的信號(模擬電流 4～20mADC、脈沖 0～1000HZ),以供后位儀表積算或控制, 也可與上位機通訊(RS-485)。

應用領域

由于電磁流量計有其獨特的特點,因此被廣泛應用于化工化纖、食品、造紙、制糖、礦冶、 給排水、環保、水利水工、鋼鐵、石油、制藥等工業領域中,用來測量各種酸、堿、鹽溶液、泥漿、 礦漿、紙漿、煤水漿、玉米漿、纖維漿、糖漿、石灰乳、污水、冷卻原水、給排水、鹽水、雙氧水、 啤酒、麥汁、各種飲料、黑液、綠液等導電流體介質的流量。

產品特點

1、低頻三值矩形波恒流勵磁，不受工頻及現場各種雜散干擾的影響,工作十分穩定。

2、采用非均勻磁場的新技術及特殊的磁路結構,大大縮小了體積,減輕了重量,具有小型輕量化特點。

3、具有隔離的 RS485 通訊功能,隔離的脈沖輸出, 微處理器能自動空管檢測。

4、在現場可根據用戶實際需要,在線修改量程、介質密度、流量單位等參數。

5、無可動部件、無阻流部件,測量中幾乎無附加壓力損失。

6、測量結果與流速分布、液體壓力、溫度、密度、粘度等物理參數無關。

7、使用方便,安裝后只需接上電源,即可使用。瞬時、累計量直接中文顯示于液晶屏上下兩排。

主要技術標準

電極材料的選擇

選擇電極材料時,要考慮被測介質的腐蝕性,一般要比工藝管道材料高一個等級。 接地環可選擇與電極相同的材料,也可選擇與工藝管道相同的材料作接地環。 工藝管道為金屬管道且內壁無絕緣涂層或襯里時,可不選用接地環。

電極、接地環材料選擇說明：

襯里的選擇

安裝地點的選擇

為了使流量計工作穩定,在選擇安裝地點時應注意以下幾方面的要求:

(1).盡量避開鐵磁性物體及具有強電磁場的設備(如大電機,大變壓器等),以免外界磁場影響傳 感器的工作磁場和流量信號。

(2).應盡量安裝在干燥通風之處,不宜在潮濕,易積水的地方安裝。

(3).應盡量避免日曬雨淋, 避免環境溫度高于 45℃及相對濕度大于 95℅

(4).選擇便于維護,活動方便的地方。

(5).流量計應安裝在水泵出口后端,決不能在抽吸側安裝;閥門應安裝在流量計下游側。

在用戶管道上安裝位置的選擇 為了正確地測量,在選擇管道上安裝位置時應注意以下幾點要求:

⑴. 流量計既可在豎直管道上安裝,也可在水平或傾斜管道上安裝,但要求二電極的中心連線處 于水平狀態。

⑵. 介質在安裝位置應該滿管流動,避免不滿管及氣體附著在電極上。

⑶. 對于液固兩相流體,采用垂直安裝,使被測介質自下而上流動,可使變送器襯均勻,延長使用壽命。

⑷. 流量計上的流向標志應與管內介質流動方向一致。在介質不滿管時,這時可采用抬高流量計后端出水管高度的方法使介質滿管或用其它方法使傳感器測量部位介質滿管流動。

抬高流量計后端出水管高度的方法：
